Overzicht specificaties
-
Accuracy
Standard:
up to 0.05 %
Platinum:
up to 0.025 % -
Process temperature
Standard:
-40°C…+125°C
(-40°F…+257°F)

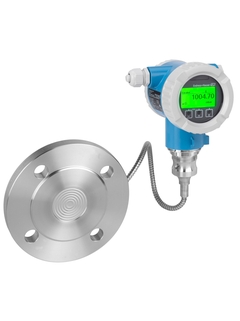

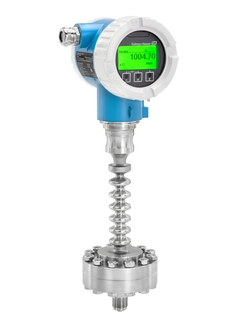

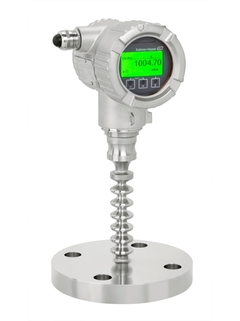

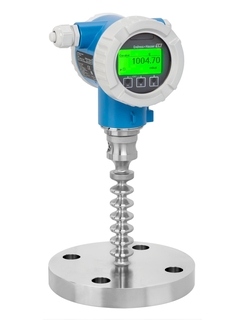

Diaphragm seal:
-40°C...+400°C
(-40°F...+752°F) -
Pressure measuring range
400 mbar...700 bar
(1.5 psi...10,500 psi) -
Main wetted parts
316L, AlloyC,
Tantal, Monel,
PTFE, Gold -
Material process membrane
316L, AlloyC,
Tantal, Monel,
PTFE,
Gold -
Measuring cell
400 mbar...700 bar
(6 psi...10,500 psi)
Toepassingsgebied

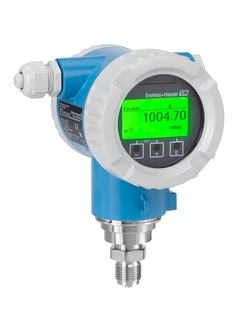

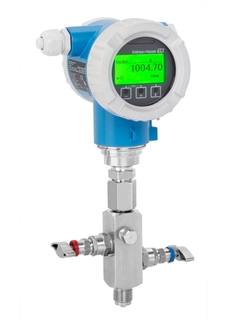

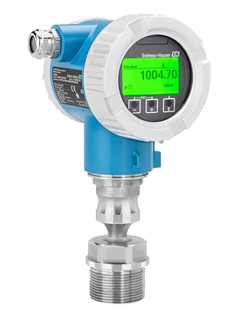

Deze transmitter behoort tot de nieuwe Cerabar-generatie. De transmitter is robuust en kan op afstand worden bediend via een app op een mobiel instrument middels een beveiligde bluetooth-verbinding.
De software maakt een eenvoudige bediening mogelijk. Intuïtieve wizards leiden de gebruiker door de installatie, de proof-test en de verificatie van het instrument.
Heartbeat Technology biedt controle- en bewakingsfuncties om ongewenste onregelmatigheden te detecteren, bijv. veranderingen van de luskenmerken.
Drukbereik: tot 700 bar (10500 psi)
Procestemperatuur: tot 400 °C (752 °F) met membraanafdichting
Nauwkeurigheid: tot +/- 0,025%
Voordelen
Met Heartbeat Technologie kunt u de conditie van het instrument controleren terwijl het proces loopt.
Eenvoudige indicatie van de status van het instrument - het display verandert van groen naar rood bij diagnosemeldingen
Minder systeemstoringen - foutloze SIL-inbedrijfstelling en instrumentgestuurde proof-test
Draadloze bediening van het instrument in het procesgebied met de SmartBlue-app
