Overzicht specificaties
-
Input
One channel transmitter for Memosens and analog (pH, ORP, conductivity)
-
Output / communication
1/2 x 4 to 20 mA, HART, Profibus, FF
Additional second output possible, also later -
Ingress protection
IP66/67, NEMA 4X
Toepassingsgebied

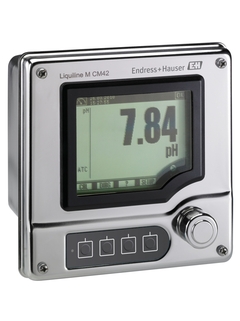

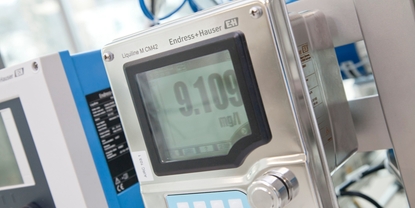

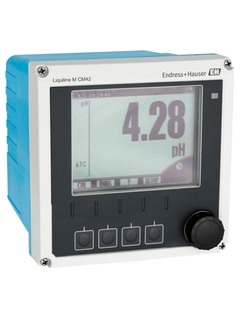

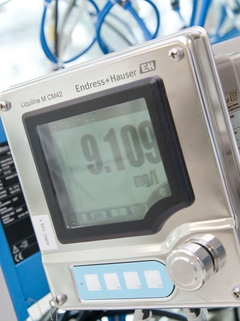

De Liquiline M CM42 is een robuuste transmitter voor pH-/ORP-, geleidbaarheids- en zuurstofmetingen. Dit instrument is perfect voor veeleisende omgevingen, zoals hygiënische of gevaarlijke omgevingen of omgevingen waar hoge eisen worden gesteld aan de functionele veiligheid. Dankzij het intuïtieve bedieningsconcept van de Liquiline is de inbedrijfstelling, de bediening en het onderhoud zeer eenvoudig. Doordat u eenvoudig van de ene naar de andere parameter kunt overschakelen en het instrument naadloos in het systeem kunt integreren, kunt u het instrument volledig aan uw meettaak aanpassen.
De Liquiline CM42-transmitter is geschikt voor alle procestoepassingen, bijvoorbeeld in de volgende industrieën:
Chemie
Voedingsmiddelen & drank
Life sciences
Elektriciteit & energie
Olie & gas
Primaries & metaal
De Liquiline CM42 bevat de volgende protocollen en interfaces:
0/4-20 mA
HART
PROFIBUS PA
FOUNDATION Fieldbus
Met zijn internationale goedkeuringen voor explosieveiligheid, zoals IECEx, ATEX, FM, CSA, TIIS en NEPSI, is de transmitter geschikt voor gebruik in gevaarlijke omgevingen.
Voordelen
Eenvoudige inbedrijfstelling met snelle installatie en navigatie
De Memosens-technologie maakt plug & play mogelijk met vooraf gekalibreerde Memosens-sensoren
Compact modulair ontwerp
Voorspellend-onderhoudssysteem detecteert wanneer een sensor moet worden gereinigd, gekalibreerd of vervangen
Video's
Extended selectie
-
High-end producten
- Functioneel en uiterst doelmatig
Technische topkwaliteit
Eenvoud
-
Eenvoudige producten
- Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
-
Standaardproducten
- Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
-
Gespecialiseerde producten
- Ontworpen voor veeleisende applicaties
Technische topkwaliteit
Eenvoud
Variabel
| FLEX selectie | Technische topkwaliteit | Eenvoud |
|---|---|---|
Fundamental selectie Voldoe aan uw basismeetvoorwaarden |
Technische topkwaliteit
|
Eenvoud
|
Lean selectie Beheers eenvoudig uw belangrijkste processen |
Technische topkwaliteit
|
Eenvoud
|
Extended selectie Optimaliseer uw processen met innovatieve technologieën |
Technische topkwaliteit
|
Eenvoud
|
Xpert selectie Beheers uw meest uitdagende applicaties |
Technische topkwaliteit
|
Eenvoud
Variabel |
Loading alternative products
Voorganger
Succesverhalen
Ook interessant voor u
Meest gedownload
-
-
Technische informatie (TI)
Liquiline M CM42
Nederlandse versie - 06/2013
Memosens: pH/Redox, zuurstof, geleidbaarheid Analoge sensoren: pH/redox, geleidbaarheid, concentratie, weerstand
EN NL 15/10/202025/06/201425/06/201301/01/201101/12/2008Taal:
Nederlands
Versie:
25/06/2013
Bestandsgrootte:
2.4 MB
Bestandsnaam:
TI00381CNL_1413.pdf
-
-
-
Beknopte instructie (KA)
Liquiline CM42
Nederlandse versie - 01/2021
Tweedraads transmitter voor pH/ORP, geleidbaarheid of zuurstof
EN NL 31/05/202131/01/2021Taal:
Nederlands
Versie:
31/01/2021
Bestandsgrootte:
3.6 MB
Bestandsnaam:
KA01481CNL_0121.pdf
-
338 documenten
-
-
Technische informatie (TI)
Liquiline M CM42
Memosens: pH/Redox, zuurstof, geleidbaarheid
Analoge sensoren: pH/redox, geleidbaarheid,
concentratie, weerstandEN NL 15/10/202025/06/201425/06/201301/01/201101/12/2008Taal:
Nederlands
Versie:
25/06/2013
Bestandsgrootte:
2.4 MB
Bestandsnaam:
TI00381CNL_1413.pdf
-
-
-
Beknopte instructie (KA)
Liquiline CM42
Tweedraads transmitter voor pH/ORP, geleidbaarheid of zuurstof
EN NL 31/05/202131/01/2021Taal:
Nederlands
Versie:
31/01/2021
Bestandsgrootte:
3.6 MB
Bestandsnaam:
KA01481CNL_0121.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
Liquiline M CM42
Supplement to: BA00381C
Safety instructions for electrical apparatus in explosion-hazardous
areas
UK Ex II (1)2G Ex ib[ia Ga] IICT6/T4 GbTaal:
Engels
Versie:
29/10/2021
Bestandsgrootte:
939.2 KB
Bestandsnaam:
XA02725CEN_0121.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
Liquiline M CM42
Supplement to:
BA00381C and BA00382C
Safety instructions for electrical apparatus in explosion-hazardous
areas
EN NL 01/01/202130/04/2016Taal:
Engels
Versie:
01/01/2021
Bestandsgrootte:
786 KB
Bestandsnaam:
XA01504CEN_0221.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
Liquiline M CM42
NEPSI Ex ib [ia Ga] IIC T4/T6 Gb
Safety instructions for electrical apparatus in explosion-hazardous
areasEN NL 13/06/2022Taal:
Engels
Versie:
13/06/2022
Bestandsgrootte:
534.9 KB
Bestandsnaam:
XA02858CEN_0122-00.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
XA Liquiline M CM42
Two-wire transmitter for hazardous areas
KOR Ex ib [ia Ga] IIC T6/T4 GbEN NL 08/12/202311/07/2023Taal:
Engels
Versie:
08/12/2023
Bestandsgrootte:
422.5 KB
Bestandsnaam:
XA03133CEN_0223-00.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
XA Liquiline M CM42
Two-wire transmitter for hazardous areas
INMETRO Ex ib [ia Ga] IIC T6/T4 GbEN NL 31/10/2024Taal:
Engels
Versie:
31/10/2024
Bestandsgrootte:
440.4 KB
Bestandsnaam:
XA03395CEN_0124-00.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
Liquiline M CM42
Two-wire transmitter for hazardous areas
JPN Ex ib [ia Ga] IIC T6 GbEN NL 29/03/2023Taal:
Engels
Versie:
29/03/2023
Bestandsgrootte:
420.9 KB
Bestandsnaam:
XA03099CEN_0123-00.pdf
-
-
-
Ex-veiligheidsinstructie (XA)
XA Liquiline CM42
Two-wire transmitter for hazardous areas
FM IS NI Cl.I Div.1&2, Groups A-D
CSA IS NI Cl.I,II,III Div.1&2, Groups A-GEN NL 14/12/202329/11/202101/07/202131/07/202028/02/2019Taal:
Engels
Versie:
14/12/2023
Bestandsgrootte:
1.2 MB
Bestandsnaam:
XA01687CEN_0623-00.pdf
-
-
-
Speciale documentatie (SD)
Special Documentation Liquiline CM42
PROFIBUS PA specification
EN NL 19/07/201715/05/2014Taal:
Engels
Versie:
19/07/2017
Bestandsgrootte:
6.9 MB
Bestandsnaam:
SD01331CEN_0217.pdf
-
Zoek reservedelen op nummer in tekening
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
IEC61406 Roestvrij staal TAG
-
verdere/extra onderdelen
Bestelcode71520947 -
-
IEC61406 Roestvrij staal+NFC TAG
-
verdere/extra onderdelen
Bestelcode71520949 -
-
IEC61406 Stainl.staal, stainl.staal TAG
-
verdere/extra onderdelen
Bestelcode71520950 -
-
IEC61406 Stainl.staal+NFC, stainl.staal
-
verdere/extra onderdelen
Bestelcode71520951 -
-
Kit CM42: enclosure lid SS w. display
-
Deksel
TekeningnummerBestelcode4,2371249342 -
-
Kit Cm42 afdichting deksel VA
-
verdere/extra onderdelen
TekeningnummerBestelcode2551517463 -
-
Kit CM42: enclosure lid plastic w.displ.
-
Deksel
TekeningnummerBestelcode4,771249341 -
-
Kit CM42: ingangsmodule pH redox temp ex
-
Elektronisch
TekeningnummerBestelcode8,951517466 -
-
Kit CM42: ingangsmodule LF conductief ex
-
Elektronisch
TekeningnummerBestelcode10,1151517467 -
-
Kit CM42: ingangsmodule LF inductief ex
-
Elektronisch
TekeningnummerBestelcode10,1151517468 -
-
kit CM42: ingangs module Memosens ex
-
Elektronisch
TekeningnummerBestelcode12,1351517469 -
-
Kit CM42: ingangsmodule pH redox Non ex
-
Elektronisch
TekeningnummerBestelcode8,951518004 -
-
Kit CM42 ingangsmod. LF conduct. non ex
-
Elektronisch
TekeningnummerBestelcode10,1151518005 -
-
Kit CM42: ingangsmodule inductief non ex
-
Elektronisch
TekeningnummerBestelcode10,1151518006 -
-
Kit CM42: ingangsmodule Memosens non ex
-
Elektronisch
TekeningnummerBestelcode12,1351518007 -
-
Kit CM42: klemmenset CPU module HART
-
Klemmen
TekeningnummerBestelcode351517481 -
-
Kit CM42: terminal set CPU module PA/FF
-
Klemmen
TekeningnummerBestelcode2151517482 -
-
Kit CM42: terminal set pH input modul
-
Klemmen
TekeningnummerBestelcode951517487 -
-
Kit CM42: terminal set CD conductief
-
Klemmen
TekeningnummerBestelcode1151517489 -
-
Kit CM42: terminal set CD inductief
-
Klemmen
TekeningnummerBestelcode1151517490 -
-
Kit CM42: terminal set digital/ Memosens
-
Klemmen
TekeningnummerBestelcode1351517491 -
-
CM42 connectors (5 stuks van elk)
-
Klemmen
TekeningnummerBestelcode3,9,11,13,51517498 -
-
CM42 kabel klemmen en schroeven (10 stuk
-
verdere/extra onderdelen
Bestelcode51517499 -
-
CM42 plastic scharnieren compleet
-
verdere/extra onderdelen
TekeningnummerBestelcode551517500 -
-
Kit CM42: hinge for SS enclosure cpl.
-
verdere/extra onderdelen
TekeningnummerBestelcode2451517501 -
-
CM42 plastic scharnieren compleet
-
verdere/extra onderdelen
TekeningnummerBestelcode551517500 -
-
Kit CM42: hinge for SS enclosure cpl.
-
verdere/extra onderdelen
TekeningnummerBestelcode2451517501 -
-
Kit CM42: flat ribbon cable SS enclosure
-
Deksel
TekeningnummerBestelcode4,751517502 -
-
Kit CM42: platte kabel, plastic
-
Kabel/kabel accessoires
TekeningnummerBestelcode451517503 -
-
Kit CM42: Kabelwartels M20 PC/SS
-
verdere/extra onderdelen
TekeningnummerBestelcode1451517504 -
-
Kit CM42: Kabelwartels NPT1/2" PC/SS
-
verdere/extra onderdelen
TekeningnummerBestelcode1451517505 -
-
Kit CM42: Kabelwartels G 1/2" PC
-
verdere/extra onderdelen
TekeningnummerBestelcode1451517506 -
-
Kit CM42: Kabelwartels G 1/2" SS
-
verdere/extra onderdelen
TekeningnummerBestelcode1471426655 -
-
Spare RFID TAG
-
verdere/extra onderdelen
BestelcodeXPRFID- -
-
Spare DIN SPEC TAG
-
verdere/extra onderdelen
BestelcodeXPSPEC- -
-
CM42 montage plaat
Bestelcode71001357 -
Pijpmontagekit CM42 RVS
Bestelcode51518286 -
Pijpmontagekit CM42 PC
Bestelcode51518263 -
Beschermingskap 253x228 mm, Polycarb.
Bestelcode51517382 -
Weather protection cover CYY101
BestelcodeCYY101-A -
PANEELINBOUWKIT 138X138MM (RVS)
Bestelcode51518284 -
PANEELINBOUWKIT 138X138MM POLYCARB.
Bestelcode51518173 -
DAT module CY42
BestelcodeCY42-
