Overzicht specificaties
-
Input
0...20 universal
HART
6…14 digital -
Output
2 analog
-
Display
7“ TFT
-
Storage/Recording
internal memory
SD card
USB flash drive -
Calculations
Mass/heat quantity
heat quantity difference
Toepassingsgebied

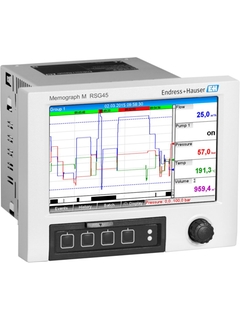

The Advanced Data Manager is a flexible and powerful system for organizing process values. Thanks to its intuitive operation, Memograph M adapts quickly and easily to any application. The process values are clearly presented on the display and logged safely, limits are monitored and analyzed. Via communication protocols, the measured and calculated values can be easily transferred to higher-level systems and plant modules can be interconnected. Also available as DIN rail version without display.
The solution for all your tasks. For example, for:
Process measuring technology
Power stations and energy supply
Steam boiler monitoring/efficiency calculation
Food and pharmaceutical industry
Plant and apparatus engineering and construction; Milk pasteurization plants
Environmental and climate measuring technology; Storm overflow control
Quality assurance and production
Batch analysis; Tele-Alarm functions
iTHERM TrustSens Calibration Monitoring
Testing bays and laboratory applications
Voordelen
High degree of data security: tamper-proof data storage and personalized access authorization with electronic signature (FDA 21 CFR 11)
HART input card: HART sensors directly connected provide accurate process values for calculation and logging
HART gateway: time-saving direct access to HART sensors in the field with FieldCare using Memograph M without interrupting the measuring loop

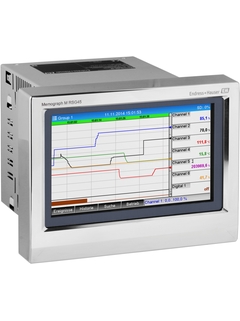

Stainless steel front with touch operation: trouble-free operation in demanding environments such as hygienic or hazardous areas.

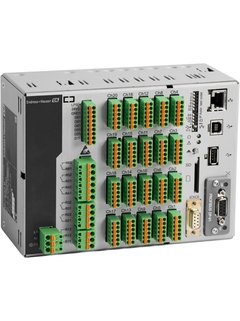

DIN rail version: compact device with small dimensions for cabinet mounting or remote field applications.
System capability: supports common fieldbuses (Modbus, Profibus DP, PROFINET, EtherNet/IP) for fast integration into diverse systems
Integrated Web server: remote access to device operation and visualization for lower maintenance costs
WebDAV: files saved on SD card transmitted directly to a PC via HTTP without any additional software.
Video's
Extended selectie
-
High-end producten
- Functioneel en uiterst doelmatig
Technische topkwaliteit
Eenvoud
-
Eenvoudige producten
- Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
-
Standaardproducten
- Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
-
Gespecialiseerde producten
- Ontworpen voor veeleisende applicaties
Technische topkwaliteit
Eenvoud
Variabel
| FLEX selectie | Technische topkwaliteit | Eenvoud |
|---|---|---|
Fundamental selectie Voldoe aan uw basismeetvoorwaarden |
Technische topkwaliteit
|
Eenvoud
|
Lean selectie Beheers eenvoudig uw belangrijkste processen |
Technische topkwaliteit
|
Eenvoud
|
Extended selectie Optimaliseer uw processen met innovatieve technologieën |
Technische topkwaliteit
|
Eenvoud
|
Xpert selectie Beheers uw meest uitdagende applicaties |
Technische topkwaliteit
|
Eenvoud
Variabel |
Loading alternative products
Voorganger
Succesverhalen
Ook interessant voor u
Meest gedownload
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Engelse versie - 09/2021
Advanced Data Manager
EN NL 21/09/202103/09/201822/12/201714/12/201610/05/2016Taal:
Engels
Versie:
21/09/2021
Bestandsgrootte:
14.1 MB
Bestandsnaam:
BA01338REN_0721.pdf
-
-
-
Technische informatie (TI)
Memograph M, RSG45
Engelse versie - 09/2021
Advanced Data Manager
EN NL 21/09/202130/07/201831/03/201631/08/2015Taal:
Engels
Versie:
21/09/2021
Bestandsgrootte:
7.3 MB
Bestandsnaam:
TI01180REN_0421.pdf
-
139 documenten
-
-
Technische informatie (TI)
Memograph M, RSG45
Advanced Data Manager
EN NL 21/09/202130/07/201831/03/201631/08/2015Taal:
Engels
Versie:
21/09/2021
Bestandsgrootte:
7.3 MB
Bestandsnaam:
TI01180REN_0421.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Aanvullende handleiding voor Modbus RTU/TCP SlaveEN NL 30/09/202201/10/2015Taal:
Nederlands
Versie:
30/09/2022
Bestandsgrootte:
4.7 MB
Bestandsnaam:
BA01388RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Advanced Data Manager
EN NL 21/09/202103/09/201822/12/201714/12/201610/05/2016Taal:
Engels
Versie:
21/09/2021
Bestandsgrootte:
14.1 MB
Bestandsnaam:
BA01338REN_0721.pdf
-
-
-
Bedieningshandleiding (BA)
iTHERM TrustSens kalibratiebewaking
Memograph M RSG45 in combinatie met iTHERM TrustSens TM37x en de Field
Data Manager (FDM) softwareEN NL 15/12/202230/11/2018Taal:
Nederlands
Versie:
15/12/2022
Bestandsgrootte:
2.7 MB
Bestandsnaam:
BA01887RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Aanvullende instructies: PROFINET DeviceEN NL 31/07/202315/12/202203/09/201805/07/201601/10/2015Taal:
Nederlands
Versie:
15/12/2022
Bestandsgrootte:
6.3 MB
Bestandsnaam:
BA01415RNL_0422-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Afvalwater en + overstorten (overstortbuffer) Optie
Extra functie voor water/afvalwater-softwareEN NL 29/12/202201/10/2015Taal:
Nederlands
Versie:
29/12/2022
Bestandsgrootte:
3.7 MB
Bestandsnaam:
BA01337RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Batch-software optie
Aanvullende instructies voor batch-managementEN NL 30/12/202201/10/2015Taal:
Nederlands
Versie:
30/12/2022
Bestandsgrootte:
4.7 MB
Bestandsnaam:
BA01411RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Aanvullende handleiding voor Energy Option
Massa- en energieberekening in water- en stoomtoepassingenEN NL 28/10/202201/10/2015Taal:
Nederlands
Versie:
28/10/2022
Bestandsgrootte:
5.9 MB
Bestandsnaam:
BA01412RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
Memograph M, RSG45
Geavanceerde datamanager
Aanvullende instructies voor PROFIBUS DP SlaveEN NL 22/12/202201/10/2015Taal:
Nederlands
Versie:
22/12/2022
Bestandsgrootte:
5.1 MB
Bestandsnaam:
BA01414RNL_0222-00.pdf
-
-
-
Bedieningshandleiding (BA)
FDM Field Data Manager Software MS20, MS21
Data management and visualization
EN NL 04/10/202127/07/202109/05/201916/05/201724/03/2016Taal:
Engels
Versie:
04/10/2021
Bestandsgrootte:
5.9 MB
Bestandsnaam:
BA00288R09EN_1221.pdf
-
Zoek reservedelen op nummer in tekening
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Jack screw short (1 piece)
-
verdere/extra onderdelen
Bestelcode71035184 -
-
Spare Parts RSG45
-
verdere/extra onderdelen
BestelcodeXPR0011-A1 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-A2 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-A3 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-A5 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-A8 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-B1 -
-
Spare Parts RSG45
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeEXPR0011-B2 -
-
Terminal plug 3pole "L N PE" pitch 5.08
-
verdere/extra onderdelen
Bestelcode71296182 -
-
Terminal strip 9 pole FMC1,5/9-ST-3,5
-
verdere/extra onderdelen
Bestelcode71037363 -
-
Terminal strip 3 pole FKC2,5/3-ST-5,08
-
verdere/extra onderdelen
Bestelcode71037408 -
-
Terminal strip 4 pole FKC2,5/4-ST-5,08
-
verdere/extra onderdelen
Bestelcode71037410 -
-
Terminal strip 6 pole FKC2,5/6-ST-5,08
-
verdere/extra onderdelen
Bestelcode71037411 -
-
Terminal plug 3pole "N L PE" pitch 5.08
-
verdere/extra onderdelen
Bestelcode71123475 -
-
Spare Parts RSG45
-
Voedingsspanning
TekeningnummerBestelcodeGXPR0011-NA -
-
Spare Parts RSG45
-
Voedingsspanning
TekeningnummerBestelcodeGXPR0011-NB -
-
Spare Parts RSG45
-
Voedingsspanning
TekeningnummerBestelcodeGXPR0011-NC -
-
Spare Parts RSG45
-
Voedingsspanning
TekeningnummerBestelcodeGXPR0011-ND -
-
Terminal strip 6 pole FMC1,5/6-ST-3,5
-
verdere/extra onderdelen
Bestelcode51009211 -
-
Spare Parts RSG45
-
I/O module
TekeningnummerBestelcodeHXPR0011-A4 -
-
Spare Parts RSG45
-
I/O module
TekeningnummerBestelcodeHXPR0011-A6 -
-
Terminal strip 4pole FMC1,5/4-ST-3,5
-
verdere/extra onderdelen
Bestelcode71037350 -
-
Terminal strip 10 pole FMC1,5/10-ST-3,5
-
verdere/extra onderdelen
Bestelcode71037351 -
-
Terminal strip 4 pole FKC2,5/4-ST-5,08
-
verdere/extra onderdelen
Bestelcode71037410 -
-
Spare Parts RSG45
-
I/O module
TekeningnummerBestelcodeIXPR0011-A7 -
-
Memorycard SD 1GB neutral
-
verdere/extra onderdelen
Bestelcode71187780 -
-
Connection board backside DIN rail
-
verdere/extra onderdelen
Bestelcode71412098 -
-
CPU + Software RSG45
-
Elektronisch
TekeningnummerBestelcodeFXPR0013- -
-
Field Data Manager Software MS20
-
verdere/extra onderdelen
BestelcodeMS20- -
-
Software RSG45 XPR0012
BestelcodeXPR0012- -
Accessoires RXU10
BestelcodeRXU10- -
Spare Parts RSG45
BestelcodeXPR0011-A6 -
Spare Parts RSG45
TekeningnummerBestelcodeIXPR0011-A7 -
