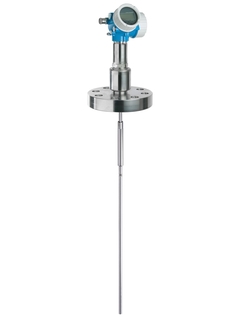

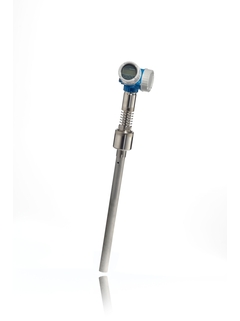

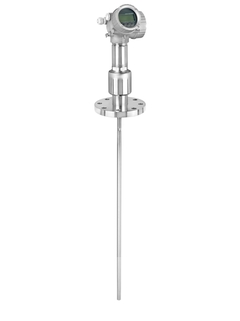

![Levelflex FMP54 - geleide radar Levelflex FMP54 - geleide radar](/__image/a/27487/k/ed7bf33e73d67750ce723a264b6d7be1e9e27eae/ar/1-1/w/344/t/jpg/b/ffffff/n/true/fn/Levelflex_FMP54_stainless_steel_PP_1.jpg)
Overzicht specificaties
-
Accuracy
Rod probe: +/- 2 mm (0.08 in)
Rope probe <= 15 m (49 ft):
+/- 2 mm (0.08 in)
Rope probe > 15 m (49 ft):
+/- 10 mm (0.39 in)
Coaxial probe: +/- 2 mm (0.08 in) -
Process temperature
XT: -196...+280 °C
(-321...+536 °F)
HT: -196...+450 °C
(-321...+842 °F) -
Process pressure / max. overpressure limit
Vacuum...400 bar
(Vacuum...5800 psi) -
Max. meetafstand
Rod:
10 m (33 ft) Min DK>1.6
Rope:
25 m...30 m (82 ft...98 ft) Min DK>1.6;
30 m...45 m (98 ft...148 ft) Min DK >1,9
Coaxial probe: 6 m (20 ft) Min DK>1.4 -
Main wetted parts
Rod probe:
304, 316L, Alloy C, Ceramic
Rope probe:
304, 316, 316L, Alloy C, Ceramic
Coaxial probe:
304, 316L, Alloy C, Ceramic
Toepassingsgebied
Levelflex FMP54 voor continue niveaumetingen in vloeistoffen onder extreme omstandigheden. Procesaansluiting met afdichting van keramisch grafiet beschermt toepassingen met hoge temperaturen en hoge drukken zoals deze voorkomen in stoomketels en toxische media zoals ammonia. De gasdichte doorvoer zorgt voor extra veiligheid. Alleen de gasfasecompensatie van de FMP54 geeft betrouwbare resultaten bij een gas- en stoomfase. Betrouwbare metingen bij bewegende oppervlakken en schuim of bij veranderende media.
Versie met staaf-, kabel- of coaxsonde.
Procesaansluitingen: schroefdraad of flens
Temperatuur: -196 tot +450 °C (-320 tot +842 °F)
Druk: -1 tot +400 bar (-14,5 tot +5.800 psi)
Meetbereik max.: staaf 10 m (33 ft), kabel 45 m (148 ft), coax 6 m (20 ft)
Nauwkeurigheid: staaf ± 2 mm (0,08")
Internationale certificaten voor explosieveiligheid, overvulbeveiliging WHG, SIL, maritieme goedkeuring, stoomketelgoedkeuring, 5-punts lineariteitsprotocol
Voordelen
Betrouwbare meting zelfs bij veranderende product- en procesomstandigheden
HistoROM-datamanagementconcept voor snelle en eenvoudige inbedrijfstelling, onderhoud en diagnostiek
Optimale betrouwbaarheid dankzij de multi-echotracking-evaluatie
Hardware en software ontwikkeld volgens IEC 61508 tot SIL3
Heartbeat Technology voor een kostenefficiënte en veilige werking van de installatie gedurende de gehele levenscyclus
Naadloze integratie in regel- of bedrijfsmiddelen-managementsystemen en intuïtief, menugestuurd bedieningsconcept (ter plaatse of via het bedieningssysteem)
De eenvoudigste proof-test ter wereld voor SIL en WHG bespaart tijd en geld
